立式数控车床（横梁型），是在吸收了国内外同类机床先进技术的基础上，集我公司多年生产立式车床的经验，顺应市场需求而设计、生产的优秀产品。该系列机床经济、高效，是汽车、军工及其它各类机械行业加工复杂盘类零件的首选。
倒立式车床采用了主轴上下料作为Z向拖板的组成部分进行工件取放的操作。可加工最大直径300 mm的工件。短行程和结构紧凑的设计实现了极短的装夹和节拍时间。这样可确保倒立式车床在加工经常变化的批量尺寸及零件改型时具有极高的灵活性，既可以自动化生产又无需机械手。
产品特点

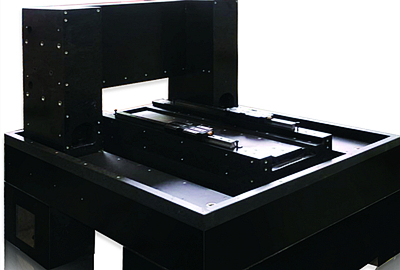

天然花岗岩床身
阻尼性能比铸铁高10倍，高阻尼性可以使精度提高、运行速度提高，从而体现较高的动态稳定性；吸震性比铸铁高10倍，降低机床高速加减速运动时产生的共振，提升使用寿命，降低了制造成本。
热稳定性，热导系数低于金属材料，受温度影响很小，意味着整体结构几何误差减至更低；不受磁性力影响，抗干扰能力强；

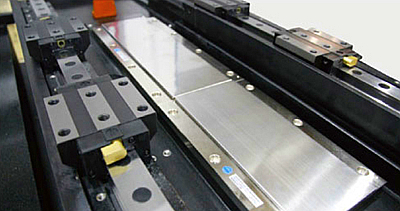

直线电机传动
根据应用场合不同，磁悬浮结构设计，搭配绝对式光学尺，获取较高精度及寿命长久性，传动过程无背隙、无磨耗；零背隙绝对的高精度；
零磨耗永远的精度寿命；减去螺杆/螺帽、齿轮/齿条、轴承磨耗性零件，不会产生刚性下降和齿轮间隙，高速运动时，可以更加精确控制位置、轮廓精度；

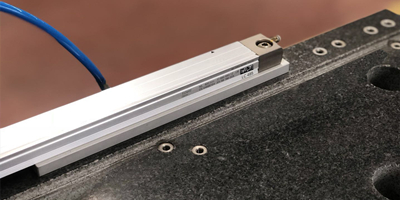

绝对光栅尺
机台快速位移会产生热变位 ,将热变位的值回馈给控制器后做补偿
高精度：± 3um/m
高分辨率：0.01um
高速：180m/min
绝对零位

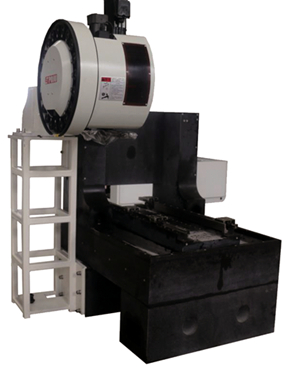

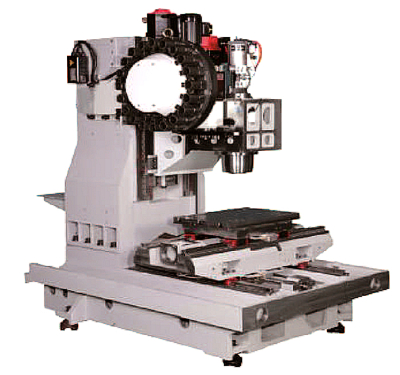

床身机构
标准配置
| 序号 | 名称 | 序号 | 名称 |
| 1 | 床身：大理石 XYZ轴：直线电机 德国 直线导轨 德国 | ||
| 2 | 控制系统：德国力士乐Rexroth MTX micro 具有极坐标插补、螺旋线插补、AICC功能 | 12 | 切削液工件冷却系统 强力底盘冲刷装置 |
| 3 | 内藏式伺服电主轴: （永磁伺服电机）HSK-E40，11/15KW，32000rpm，最大扭力12Nm | 13 | 气压回路控制装置(含气枪/主轴清洁吹气) –日本 |
| 4 | XYZ轴—绝对光栅尺（分辨率0.01um）德国 | 14 | 夹治具气压控制装置–日本 |
| 5 | Z轴平衡系统—日本 | 15 | 工作照明灯 |
| 6 | 20把变频机械手刀库–HSK-40E | 16 | 机械异常状况指示灯 |
| 7 | 手动脉冲发生器 | 17 | 暂停与工作完成指示灯 |
| 8 | 集中式自动润滑系统 | 18 | 自动断电（过流、过压保护） |
| 9 | 直线电机冷却系统 | 19 | 油雾回收机 |
| 10 | 电主轴冷却系统 | 20 | 全罩式钣金 |
| 11 | 选配：力矩伺服转台—-可实现展成加工 | 21 | 机床垫铁 |

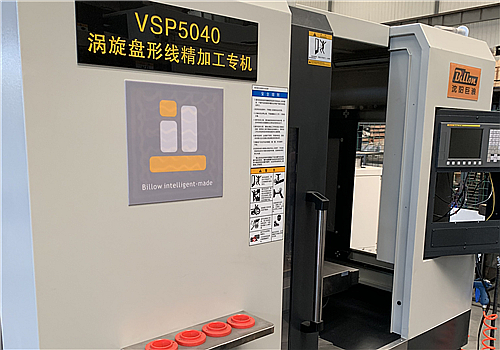

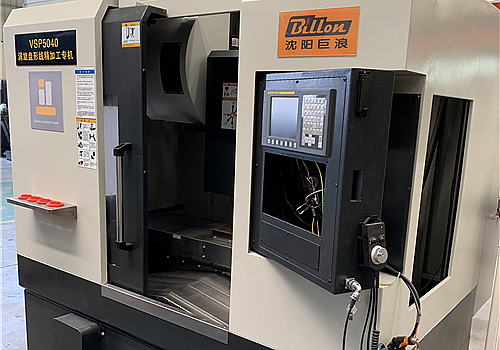

产品展示
技术参数
| 项目 | 规格 | 单位 | |
| 行程 | X、Y、Z行程 | 500×400×240 | mm |
| 主轴端面至工作台面距离 | 215～455 | mm | |
| 工作台 | 工作台尺寸 | 500×400 | mm |
| 工作台T型槽 | 4×10-100 | mm | |
| 工作台最大承重 | 100 | kg | |
| 内藏式电主轴 （永磁伺服电机） |
主轴功率 | 11/15 | Kw |
| 主轴最高转速 | 32000 | rmp | |
| 最大扭力 | 12 | Nm | |
| 主轴锥孔 | HSK-E40 | ||
| 主轴最大夹持刀具直径 | Φ20 | mm | |
| 主轴恒温系统 | 主轴油冷机 | ||
| 进给 | XYZ轴 | 直线电机 | |
| 快速进给 | 60/60/60 | mm | |
| Z轴平衡系统 | 气动（日本SMC） | ||
| 三轴最大加速度 | 1 | G | |
| 闭环光栅 | 光栅类型 | 绝对直线光栅尺 | |
| 分辨率 | 0.00001（0.01um) | mm | |
| 刀库
|
刀库类型/刀具数量 | 圆盘式/20把 | |
| 换刀时间（刀对刀） | 0.9 | sec | |
| 最大刀具重量/长度/直径 | 4/100/Φ55 | Kg/mm/mm | |
| 选刀方式 | 双向任意 | ||
| 导轨 | 导轨形式 | 滚柱直线导轨,中预压加长滑块 | mm |
| 精度等级 | P级导轨 | ||
| 传动 | XYZ轴 | 直线电机 | |
| 精度 | 加工精度 | 形线精度≦0.01 | mm |
| 定位精度（ISO） | 0.003 | mm | |
| 重复定位精度（ISO） | 0.002 | mm | |
| 机床 工作条件 |
电源： | 3￠-AC 380V 50Hz±5% | |
| 环境温度（恒温车间） | 20±1℃ | ||
| 相对湿度： | 30%～50%（无凝结现象） | ||
| 气源压力 | ≥6bar | ||
| 气源要求（客户） | 冷干机+精密过滤器0.01μm | ||
| 大气状况 | 无过量灰尘、酸氧、腐蚀性气体 | ||
| 其他 | 避免暴晒于日光或热源等易改变环境温度的场所。避免暴露于不正常的振动。 | ||
| 机床规格 | 机器重量 | 5000 | kg |
| 机床尺寸 | 1800×2100×2600 | mm | |
