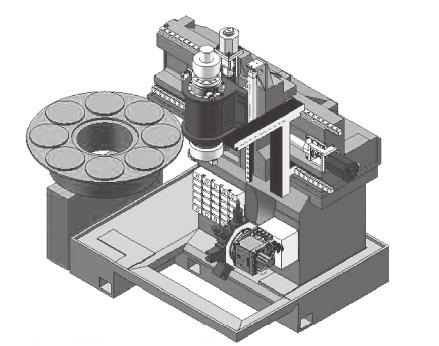

倒立式车床采用了主轴上下料作为Z向拖板的组成部分进行工件取放的操作。可加工最大直径300 mm的工件。短行程和结构紧凑的设计实现了极短的装夹和节拍时间。这样可确保倒立式车床在加工经常变化的批量尺寸及零件改型时具有极高的灵活性，既可以自动化生产又无需机械手。
倒立式数控车床具有主轴自动抓取工件功能,从而实现了在无单独机械手装置的条件下车床自动装卸、切削的全自动加工循环。
产品特点
自动抓取料：具有主轴自动抓取工件功能,从而实现了在无单独机械手装置的条件下车床自动装卸、切削的全自动加工循环。
排削与热变形: 用于承载工件的主轴位于刀具的正上方，高温切屑会顺利地掉落至一条运输带上，防止这些切屑污染车床主轴或聚集在工件上导致工件受热升温。
高光洁度与精度: 采用非皮带驱动装置的功率强大的铣削主轴,主轴提供了高达40kW的马力用于重载切削应用。采用无皮带式设计要素消除了反冲、反馈误差和振动，提供了高质量的表面光洁度和几何形状。

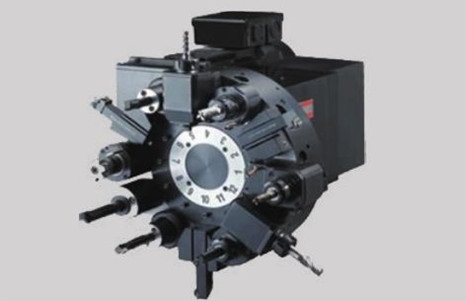

动力刀架

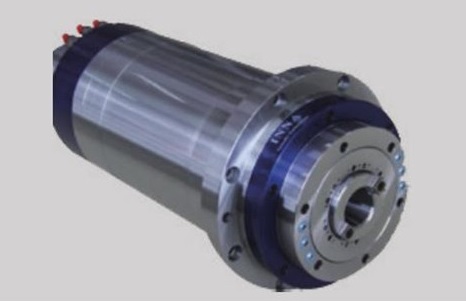

INNA电主轴
技术参数
| 项目 | 单位 | VTD200 | VTD300 | VTD400 | |
| 经典应用加工零件 | 刹车盘 | ||||
| 机械能力 | 三爪液压卡盘 | 寸/mm | 8(210) | 12(304) | 15(381) |
| 最大旋径 | mm | Φ230 | Φ330 | Φ430 | |
| 推荐削切直径 | mm | Φ200 | Φ300 | Φ400 | |
| 最大削切高度 | mm | 250 | 300 | 400 | |
| 最大加工重量 | kg | 100 | 150 | 200 | |
| 行程 | 左右（X轴）行程 | mm | 1020 | 1080 | 1195 |
| 上下（Z轴）行程 | mm | 300 | 350 | 450 | |
| 主轴 | 主轴轴承直径 | mm | Φ100 | Φ120 | Φ140 |
| 主轴鼻端 | A2-6 | A2-6 | A2-8 | ||
| 主轴转速 | rpm | 6000 | 4000 | 4000 | |
| 刀塔 | 刀塔形式 | 卧式 | 卧式 | 卧式 | |
| 刀具数量 | 12 | 12 | 8 | ||
| 刀具尺寸 | mm | □25, Φ30 | □25, Φ32 | □25, Φ40 | |
| 控制系统及电机 | 数控系统 | FANUC Oi TF(5) | FANUC Oi TF(5) | FANUC Oi TF(5) | |
| 主轴电机 | Kw | 15-18.5 | 18.5-22 | 22-30 | |
| X轴电机 | Kw | 2.5 | 2.5 | 3 | |
| Z轴电机 | Kw | 2.5 | 2.5 | 3 | |
| 机床尺寸 | 外形尺寸 | mm | 1900×1750 | 2100×1950 | 2340×2650 |
| 床身重量 | kg | 4500 | 6000 | 9000 | |
